基于振動法的GIS機械性故障檢測服務

系統背景

GIS 在安裝和運行過程中會出現諸如隔離開關接觸不牢固、導體與盆式絕緣子插接不牢固、屏蔽罩松動等內部機械故障，以及 GIS接地螺栓松動等外部機。

系統原理

       基本原理：GIS導體流過周期性電流，產生電動力，電動力作用在GIS設備上。一旦機械狀態現問題，會導致機 械振動信號的異常。

 異常表現：信號幅值增加、頻譜復雜度增加、基頻百分比增加等。

       檢測方法：通過械振動信號檢測實現機械狀態的檢測。

檢測案例

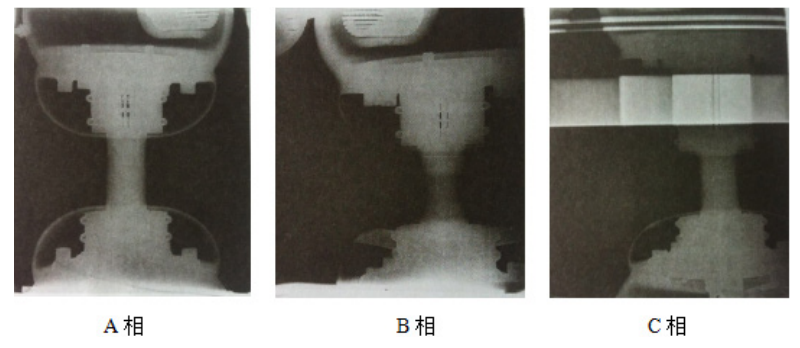

        寧夏某 220kV 變電站：該變電站 I 母隔離開關處外殼振動明顯，采用課題組研制的檢測系統多次測量后確定其振動信號含 有高分量，內部接觸故障特征明顯，后專門對此處進行 X 射線檢測，發現 A 相、B 相隔離開關動觸頭未完全插入梅花觸頭內，動觸頭僅插入至靜觸頭側第一個抱緊彈簧的下沿，隔離開關動靜觸頭未完全接觸，因此造成機械故障，并表現為外殼振動信號異常。

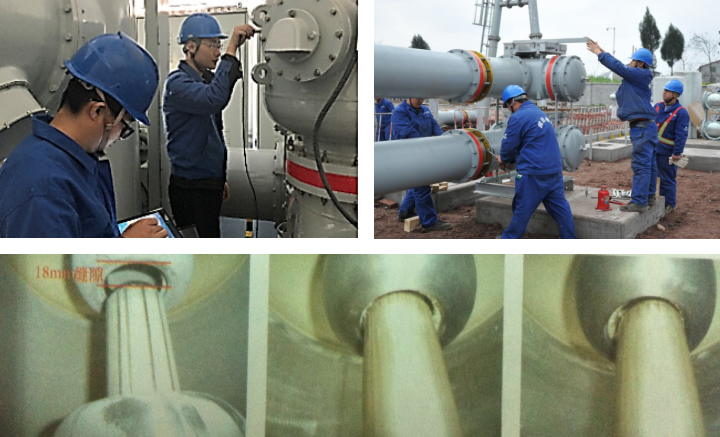

        陜西某 330kV 變電站：該站 330k 變電站某處 A 相刀閘有異常振動現象，采用多種技術手段對該位置進行連續的跟蹤檢測，通過SF6 分解物檢測和超高頻局放檢測均未發現異常。采用課題組研制的檢測系統發現該處具有明顯的振動信號，且表現為外部緊固件松動特征。聯合檢修公司及開關廠家進行現場分析檢查，發現 A 相開關的一側接地螺栓松動，對該處螺栓緊固后異常振動消失。超聲波局放、超高頻局放、SF6 分解物檢測結果均在正常范圍內。

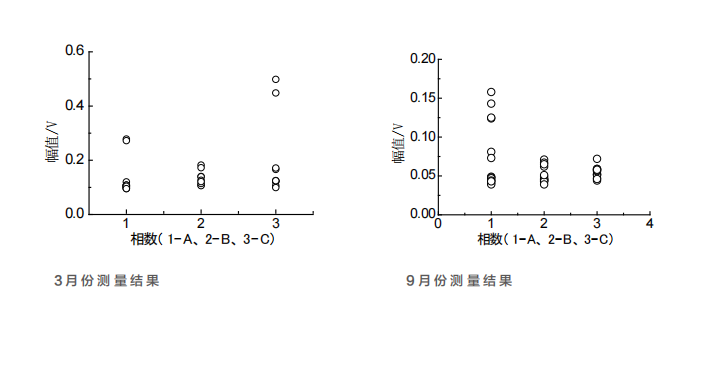

        四川某 220kV 變電站：在2017年3月份的檢測中某斷路器間隔振動信號幅值較高，經過分析認為是外部緊固松動導致的振動信號。到9月份進行了處理，將外部所有緊固螺栓進行了進一步的加固，復測信號如右圖所示，信號幅值已經下降到合理水平。
